Semasa pengeluaran asid sulfurik, sejumlah besar tenaga haba dijana semasa pembakaran sulfur dan penukaran sulfur dioksida. Bagaimanakah haba ini boleh dipulihkan dan ditukar kepada tenaga yang boleh digunakan?
Pemulihan haba sisa adalah bahagian penting dalam reka bentuk sistem pengeluaran asid sulfurik. Daripada melepaskan haba proses-suhu tinggi secara langsung, sistem menggunakan dandang, penukar haba dan peralatan penjanaan wap untuk memindahkan tenaga haba ke dalam stim yang boleh digunakan. Tenaga pulih ini boleh menyokong utiliti loji, mengurangkan permintaan tenaga luaran dan meningkatkan integrasi proses keseluruhan.
Sistem pemulihan haba yang direka dengan betul memerlukan penyelarasan antara kawalan suhu pembakaran, penyejukan gas, penjanaan wap, dan penggunaan haba proses. Pemilihan peralatan pemulihan, parameter operasi, dan kaedah penyepaduan secara langsung mempengaruhi kestabilan sistem pengeluaran.
Memahami Pemulihan Haba Sisa dalam Pengeluaran Asid Sulfurik
Proses penghasilan asid sulfurik merangkumi beberapa-tindak balas suhu tinggi. Sumber haba utama yang pertama datang daripada pembakaran sulfur.
Sulfur cecair disembur ke dalam relau sulfur dan bertindak balas dengan udara kering untuk menghasilkan sulfur dioksida (SO₂). Tindak balas pembakaran ini menghasilkan gas bersuhu-tinggi, dengan suhu alur keluar biasanya mencecah sekitar 1000 darjah .
Daripada membenarkan haba ini hilang, gas itu melalui dandang haba buangan. Dandang memindahkan haba daripada gas proses ke air, menghasilkan wap sambil mengurangkan suhu gas sebelum memasuki bahagian penukaran.
Sumber haba kedua datang daripada penukaran pemangkin. Semasa pengoksidaan SO₂ menjadi sulfur trioksida (SO₃), tindak balas membebaskan haba tambahan. Penukar haba dan penjimat digunakan pada peringkat penukaran yang berbeza untuk mengawal suhu gas dan memulihkan tenaga haba.
Sistem pemulihan haba yang lengkap biasanya termasuk:
Komponen ini bekerjasama untuk memulihkan haba daripada peringkat proses yang berbeza dan menyediakan wap untuk operasi loji.
Proses Utama Pemulihan Haba Sisa
1.-Penjanaan Gas Suhu Tinggi
Proses ini bermula dengan pembakaran sulfur.
Sulfur cair memasuki relau sulfur dan bertindak balas dengan oksigen dari udara kering:
Tindak balas menghasilkan aliran gas bersuhu tinggi-yang mengandungi SO₂. Suhu gas pembakaran mesti dikurangkan sebelum memasuki penukar pemangkin kerana mangkin memerlukan keadaan operasi terkawal.
2. Pemindahan Haba Melalui Dandang Haba Sisa
Gas SO₂ suhu-tinggi memasuki dandang haba buangan.
Di dalam dandang, pemindahan haba dari bahagian gas ke bahagian air. Suhu gas proses berkurangan, manakala air menyerap tenaga haba dan menjadi wap.
Dalam projek asid sulfurik perindustrian, dandang haba sisa direka bentuk mengikut:
- Suhu gas
- Kadar aliran gas
- Keperluan tekanan wap
- Kapasiti loji
Sebagai contoh, sistem pengeluaran asid sulfurik mungkin menggunakan konfigurasi dandang haba sisa 4.2MPa untuk memulihkan haba pembakaran dan menjana wap untuk penggunaan hiliran.
3. Pemanasan Super Stim dan Penggunaan
Stim yang dihasilkan mungkin mengandungi lembapan dan memerlukan pemanasan selanjutnya.
Stim melalui pemanas lampau di mana tenaga haba tambahan meningkatkan suhu stim.
Wap panas lampau boleh dibekalkan kepada:
- Sistem utiliti tumbuhan
- Keperluan pemanasan
- Peralatan mekanikal
- Rangkaian wap luaran
Dalam sesetengah projek, stim pulih menjadi sebahagian daripada keseluruhan sistem pengurusan tenaga kemudahan kimia.
4. Pemulihan Haba Semasa Penukaran
Selepas pemulihan haba pembakaran, gas SO₂ memasuki penukar.
Tindak balas pemangkin:
membebaskan tenaga haba tambahan.
Penukar haba dipasang di antara peringkat pemangkin untuk mengawal suhu tindak balas dan memulihkan haba.
Tenaga yang dipulihkan boleh digunakan untuk:
- Laraskan suhu gas masuk
- Meningkatkan keseimbangan haba
- Menyokong pengeluaran wap
Gabungan pemulihan haba pembakaran dan pemulihan haba penukaran meningkatkan penggunaan tenaga keseluruhan proses pengeluaran.
Faktor Utama Mempengaruhi Reka Bentuk Sistem Pemulihan Haba Sisa
Kawalan Suhu Proses
Kawalan suhu adalah penting kerana kedua-dua pembakaran dan penukaran pemangkin memerlukan julat operasi tertentu.
Jika suhu gas terlalu tinggi, tekanan peralatan mungkin meningkat. Jika suhu terlalu rendah, kecekapan tindak balas pemangkin mungkin berkurangan.
Sistem pemulihan mesti mengimbangi keperluan penyingkiran haba dan proses.
Keperluan Stim
Projek yang berbeza mempunyai permintaan wap yang berbeza.
Semasa reka bentuk kejuruteraan, pembekal perlu menilai:
- Tekanan wap yang diperlukan
- Penggunaan wap
- Sumber haba yang ada
- Sambungan dengan sistem utiliti sedia ada
Sistem stim harus sepadan dengan sasaran pengeluaran dan struktur tenaga kilang.
Pemilihan Bahan Peralatan
Gas suhu tinggi-dan keadaan berasid mewujudkan cabaran untuk bahan peralatan.
Reka bentuk harus mempertimbangkan:
- Suhu operasi
- Komposisi gas
- Keadaan kakisan
- Tekanan mekanikal
Pemilihan bahan yang sesuai membantu mengekalkan kebolehpercayaan peralatan semasa operasi berterusan.
Integrasi Sistem
Pemulihan haba sisa bukan unit bebas. Ia mesti disepadukan dengan:
- Sistem pembakaran sulfur
- Bahagian penukaran
- Rangkaian pertukaran haba
- Sistem wap
- Sistem kawalan automatik
Pendekatan kejuruteraan yang lengkap diperlukan untuk memastikan penyelarasan antara unit proses yang berbeza.

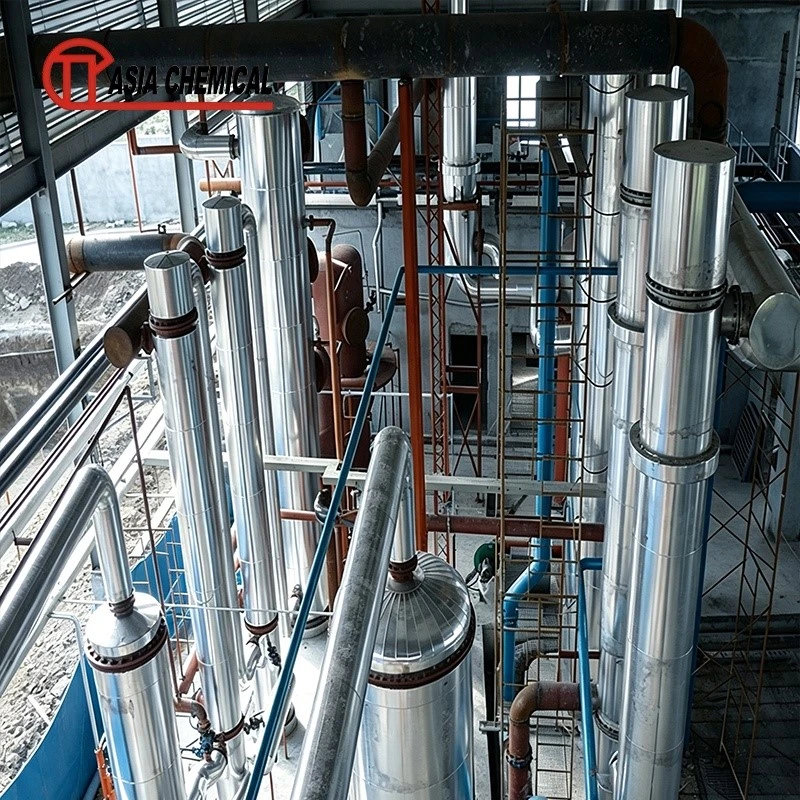

Asia Chemical Engineering Co., Ltd Penyelesaian Pemulihan Haba Sisa
Asia Chemical Engineering Co., Ltdmenyediakan penyelesaian kejuruteraan kimia untuk projek pengeluaran perindustrian, termasuk reka bentuk proses, penyepaduan peralatan dan sokongan teknikal.
Bagi projek Loji Asid Sulfurik, syarikat memberi tumpuan kepada penyepaduan pembakaran sulfur, penukaran pemangkin, penyerapan dan sistem pemulihan haba sisa.
Pasukan kejuruteraan menilai keperluan projek termasuk:
- Kapasiti pengeluaran
- Sasaran penjanaan wap
- Spesifikasi bahan mentah
- Keadaan utiliti
- Susun atur tumbuhan
Syarikat itu menyediakan perancangan teknikal untuk sistem pemulihan haba sisa, termasuk pemilihan peralatan, sambungan proses dan reka bentuk penggunaan tenaga.
Penyelesaiannya meliputi penyelarasan peralatan utama seperti dandang haba buangan, penukar haba, sistem stim dan unit kawalan proses. Melalui analisis kejuruteraan dan penyepaduan sistem, Asia Chemical Engineering Co.,Ltd membantu pelanggan membangunkan sistem pengeluaran yang menggabungkan pemprosesan kimia dengan pemulihan tenaga.
Pengetahuan Industri: Mengapa Pemulihan Haba Sisa Penting dalam Reka Bentuk Loji Kimia
Penggunaan tenaga adalah faktor penting dalam operasi loji kimia. Sistem pengeluaran tradisional sering melepaskan-gas suhu tinggi selepas tindak balas, mengakibatkan kehilangan tenaga haba.
Pemulihan haba sisa mengubah pendekatan ini dengan merawat haba proses sebagai sumber tenaga yang boleh digunakan.
Dalam pengeluaran asid sulfurik, pembakaran sulfur dan tindak balas pengoksidaan secara semula jadi menghasilkan haba. Dengan memasang peralatan pemulihan, tenaga haba ini boleh ditukar menjadi stim dan bukannya dilepaskan.
Faedah pemulihan haba termasuk:
- Penggunaan tenaga proses yang lebih baik
- Mengurangkan permintaan untuk bekalan wap luaran
- Keseimbangan tenaga tumbuhan keseluruhan bertambah baik
- Keperluan tenaga operasi yang lebih rendah
Apabila mereka bentuk loji kimia baharu, jurutera biasanya mempertimbangkan pemulihan haba semasa peringkat reka bentuk proses awal dan bukannya menambahnya selepas pembinaan. Penyepaduan awal membolehkan susunan peralatan, reka bentuk saluran paip dan perancangan utiliti yang lebih baik. Projek loji kimia masa depan dijangka lebih menumpukan pada penyepaduan tenaga, pengoptimuman proses dan pengurusan pelepasan. Pemulihan haba sisa akan terus menjadi pertimbangan kejuruteraan yang penting untuk kemudahan pengeluaran asid sulfurik.
Soalan Lazim
1. Apakah tujuan pemulihan haba sisa dalam loji asid sulfurik?
Pemulihan haba sisa menangkap tenaga haba yang dijana semasa pembakaran sulfur dan penukaran SO₂, kemudian menukarnya kepada wap yang boleh digunakan.
2. Apakah peralatan yang digunakan untuk pemulihan haba sisa?
Peralatan utama termasuk dandang haba buangan, dram stim, pemanas lampau, penjimat dan penukar haba.
3. Berapakah jumlah wap yang boleh dijana daripada haba pulih?
Pengeluaran wap bergantung pada kapasiti loji, reka bentuk proses, keadaan sumber haba dan keperluan tekanan stim. Projek tertentu memerlukan pengiraan kejuruteraan.
4. Mengapakah kawalan suhu penting dalam sistem pemulihan haba?
Proses ini memerlukan suhu terkawal untuk pembakaran, penukaran pemangkin dan perlindungan peralatan. Peralatan pemulihan haba mesti mengimbangi pemindahan tenaga dan keadaan proses.
5. Bolehkah sistem pemulihan haba sisa disesuaikan?
ya. Sistem ini boleh direka bentuk mengikut kapasiti pengeluaran, permintaan wap, keadaan tapak, dan sistem utiliti sedia ada.
Bincangkan Projek Pemulihan Haba Sisa Anda dengan Asia Chemical Engineering Co.,Ltd
Sistem pemulihan haba-yang direka dengan baik boleh meningkatkan penggunaan tenaga dan menyokong pengeluaran kimia yang cekap.
Asia Chemical Engineering Co., Ltd menyediakan perundingan kejuruteraan, reka bentuk proses, penyelarasan peralatan, dan sokongan teknikal untuk projek pengeluaran asid sulfurik.
Hubungi pasukan kejuruteraan kami untuk membincangkan kapasiti pengeluaran anda, keperluan wap, keadaan loji dan objektif pemulihan tenaga. Kami boleh membantu membangunkan penyelesaian teknikal yang sesuai berdasarkan keperluan projek anda.
